反向传播网络(BP-ANN)的python实现

没写完。

用法会单独开一篇,不过就是整个对象然后整个数据集然后整进train里面再整进test或者predict里,类似sklearn。

算法简介

BP网络(Back Propagation network, BP)是一种人工神经网络(Artificial Neural Network, ANN),可分为前向传播与反向传播两个过程,利用梯度下降法来实现对不同神经层权重的调整,以实现输入特征向量,输出类别的效果。

代码框架

代码框架流程图

  • 注:这个流程图很不标准,但是但是但是但是,mermaid真的很乱,这是最好看的一版了。
  • 注2:这个配色很丑我知道,但我不知道怎么改。
flowchart TB
    subgraph initialize[初始化]
        step1[[数据预处理]] --> step2[[模型初始化]]
    end
    initialize --> epoch
    subgraph epoch[epoch训练循环]
        step4[[epoch训练开始]] --> s41[打乱数据集]
        s41 --> batch
        subgraph batch[使用batch数量的数据进行训练]
            step5d[\结束?/] --> |还有剩余batch|step5
            step5[[batch训练开始]] -->s51
            subgraph s51[前向传播]
                s511[权重求和] -->s512[激活函数]
            end
            s51-->s52
            subgraph s52[后向传播]
                s521[梯度计算] -->s522[权重更新]
            end
            s52-->step5d
        end
        batch --> test
        subgraph test[测试]
            s61[预测] --> s62[获取mAP]
        end
        test --> output[记录日志]
        output --> step4d[\结束?/]
        step4d -->|还有剩余epoch| s41
    end

代码框架图解释

  1. 数据预处理
    • 载入数据集文件,分割文件为特征矩阵与类别向量。
  2. 模型初始化
    1. 参数设定。
    2. 权重列表、输出列表、损失列表初始化。
    3. 临时变量、中间变量初始化。
  3. 训练
    1. 参数设置。
    2. 临时变量初始化。
    3. 开始epoch循环。
    4. 保存日志。
    5. 输出处理信息。
  4. epoch训练循环
    1. 打乱训练集。
    2. 循环取出batch大小的数据。
    3. 进入batch训练。
    4. 输出当前批次时间。
    5. 若经过quiet_epoch次训练,则进行测试一次训练集,获取mAP。
    6. 保存模型及日志。
  5. batch训练
    1. 权重求和,得到layer_output。
    2. 激活函数,对layer_output使用激活函数,得到activate_output。
    3. 输入整理,根据各层输入,设置input。
    4. 梯度计算,对activate_output计算损失函数的梯度,得到loss。
    5. 计算学习率,根据step与batch计算学习率influence。
    6. 权重更新,根据influence、loss以及input更新权重。
    7. 偏置更新,根据influence、loss更新偏置。
  6. 测试
    1. 预测训练集,获得预测结果predict。
    2. 与训练集真实类别比较,获取mAP。
  7. 预测
    1. 前向传播,获得输出矩阵。
    2. 查字典以获取对应类别,将输出矩阵转为预测类别矩阵。

算法性能分析

数据集

Dataset#class#feature#train#test
Letter2616160004000

10000次训练下,不同参数的训练效果

  • 经过多次训练,发现神经层数,神经元节点的提高会使得训练效果的提高,但同时耗时也会大大升高。
  • 针对单一变量对训练的影响,后面会单独列出。
    • 注:耗时仅供参考,训练环境没有进行控制,经常是多训练同时跑。
    • 注2:这里的每次训练没有打乱数据集,当时忘了这个步骤,但后面的测试及代码是由这步骤的。
epochlayersigmoid_hstepbatchtrain best mAPtest mAPtime/s
训练次数神经层激活函数放缩学习率训练批量训练集最优mAP测试集mAP耗时/s
10000[200, 200]1000.520000.0400.03616802
10000[200]1000.520000.0400.0367912
10000[200]10.520000.6860.65857954
10000[500]1000.520000.7670.7437520378
10000[200]100.120000.8800.863758083
10000[200]100.920000.9190.893754711
10000[200]100.520000.9280.890754699
10000[200, 200]100.520000.9690.9237515877
10000[500]10.520000.9750.9457515145
10000[500]100.520000.9760.9552520651
10000[1000]100.520000.9830.9587524470

表2.2.1:各参数设置下,10000次训练后的结果,按训练集最优mAP从低到高排序
  • 下面各图中,图2.1.1为大多数参数的图像,区别仅在于变化的快慢。
  • 图2.2.2为layer=[200], sigmoid_h=10, step=0.9, batch=2000时的mAP图,后面的阶段突然下滑可能是学习率太大,出现了过拟合,因为很多参数跑到最后,mAP都慢慢下降了。
  • 图2.2.3为layer=[200], sigmoid_h=1, step=0.5, batch=2000时的mAP图,可能是因为sigmoid_h太小,求导之后的导数太大,而产生抖动。
  • 图2.2.4为layer=[200,200], sigmoid_h=10, step=0.5, batch=2000时的mAP图,后续我用batch=50,可以在50代左右开始提升效果,猜测可能是多层神经层需要更多的训练样本。
图2.2.1图2.2.2
图2.2.3图2.2.4

表2.2.2:部分mAP变化曲线展示

Batch对训练效果的影响

  • 图2.3.1中,显示了不同batch对训练的影响。可以看出,batch的增加可以提高训练效果,但过高会降低训练效果,最好的是batch = 20,第一次训练就有0.6的mAP,且能收敛在一个较高mAP的位置。
  • 图2.3.2中,显示了不同batch对耗时的影响。可以看出,batch的增加可以加快效率,但过高反而会降低效率。
  • 因此就letter数据集而言,batch取20左右能在性能与效率上达到一个不错的平衡。
图2.3.1:step=0.5, layer=[200], sigmoid_h=10时,batch的变化对两百次训练的影响图2.3.2:batch = [1, 2, 4, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 16000]时的耗时变化

神经元个数对训练的影响

  • 从图2.4.1中可以看出,训练效果随着神经元个数的增加而增加。
  • 从图2.4.2中可以看出,训练耗时随着神经元个数的增加而增加。
图2.4.1:step=0.5, batch=100, sigmoid_h=10时,神经元个数的变化对两百次训练的影响图2.4.2:神经元个数 = [10, 20, 50, 100, 200, 500, 1000]时的耗时变化

神经层层数对训练的影响

  • 这里的测试例子不太好,神经层层数的增加会让耗时增加很多,而我的电脑为了跑测试已经三四天没关了,如果想跑出效果它会好累的。
图2.5.1:step=0.5, batch=100, sigmoid_h=10时,神经层层数的变化对两百次训练的影响图2.5.2:每层神经元等于两百时,神经层层数 = [1, 2, 3, 4]时的耗时变化

学习率与激活函数放缩量对训练的影响

  • 从图2.6.1可以看出,学习率的提高能加快学习效率,且从表2.2.1可以看出,在训练次数足够多的情况下,学习率在0.5的时候能获得一个不错的训练效果。
  • 学习率的变化对耗时影响不大,因此这不放图了。

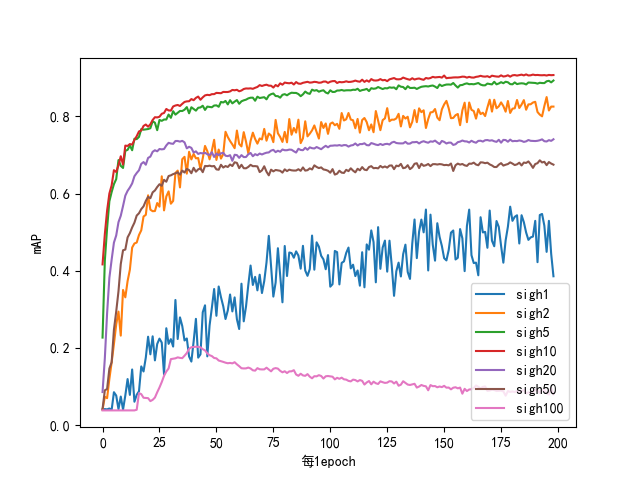

  • 从图2.7.1可以看出,训练效果随着sigmoid_h的增加,先增加后减少,最好的参数为sigmoid_h = 10。
  • sigmoid_h变化的耗时方面,时高时低,没有规律,只是在一个范围内波动。
图2.6.1:layer=[100], batch=100, sigmoid_h=10时,学习率的变化对训练的影响图2.6.2:layer=[100], batch=100, step=0.5时,sigmoid_h的变化对训练的影响

总结

  • 根据上面的测试可知,就letter数据集而言:
    • layer越复杂,性能越好,但耗时更多
    • sigmoid_h、batch、step不应太高,也不应太低。

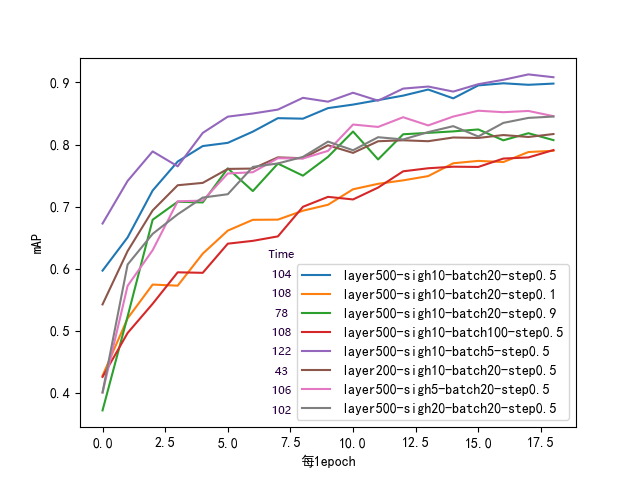

  • 根据上面的测试,选用了上面较好的参数进行继续了测试,对不同参数下训练20次的效果如图2.7.1。
  • 可以看出,layer = [500], sigmoid_h = 10, batch = 20, step = 0.5的效果较好,且速度更快,而batch=5虽然更快点,但速度比batch=20时的会慢不少。


图2.7.1:不同参数在20次训练下的效果

实现功能

  1. BP-ANN(误差后向传递人工神经网络)的训练,测试,预测功能。
  2. 自定义神经层的层数及各层神经元数量。
  3. 两个激活函数:sigmoid、tanh。且可轻松扩展。
  4. 两个损失函数:softmax、MSE。且可轻松扩展。
  5. 一次训练多个数据,且可按数目/比例自定义数目。
  6. 日志功能。
  7. 提供mAP变化曲线图,且可自定义绘制区域,支持多参数效果绘制于同一张图片。
  8. 可基于中断/结束的模型继续训练。
  9. 保存两个模型,最好mAP的模型与最后一次训练的模型。
  10. 多参数调节:变化步长,输出路径,激活函数形状,输出级别等14个参数可供调节。

难点及解决

算法正确性检测

  1. 问题描述:
    • 判断算法是否能正常计算。
  2. 解决方式:
    • 定义简单训练集进行训练,如定义一个两类,两特征的两个数据:
    • [‘A’, 10, 1]
      [‘B’, 1, 10]
  3. 实现效果:
    • 只需简单神经层及少量训练次数即可训练成果,并简化了中间变量维度。

矩阵运算验证

  1. 问题描述:
    • 矩阵运算经常出现维度不符合的报错。
  2. 解决方式:
    • 先确定目标的维度,然后再确定两个矩阵应该的维度,与算法中实际的维度进行对比。
  3. 实现效果:
    • 避免了很多矩阵的错误运算。

梯度计算问题

  1. 问题描述:
    • 只能对一个类别拟合,当出现多个类别时,几乎没有效果。
  2. 产生原因:
    • 梯度计算过程理解错误。
    • 参考的书上,没有考虑到偏置,并且下标打错了,这是其一。
    • 对网上讲解的式子,下标也不是很明白,错误理解了计算方式,这是其二。
  3. 解决方式:
    • 最开始是设定一个自适应的训练方式,根据权重变化幅度来决定是否继续训练,但后来因为是算法本身过程就计算错了,因此删掉了这个功能。
    • 加入了偏置,并改正了计算方式。
  4. 实现效果:
    • 能正常拟合出假定的数据集。

效率慢

  1. 问题描述:
    • 当数据集为16个特征,26个类别,共16000个数据时,一次训练需要8秒钟。
  2. 产生原因:
    • 因梯度计算理解不透彻,部分能用矩阵运算的使用了for循环处理。
    • 对训练数据一个个训练,没有分批训练。
  3. 解决方式:
    • 将所有由for实现的矩阵运算改为numpy提供的矩阵运算。
  4. 实现效果:
    • 每批平均训练时间从8000ms降低至40ms。
    • 值得一提的是,测试耗时反而比训练耗时多,因为找类别和归纳类别用的方式有点土,我的python基础还不太行。

无法拟合真实数据集

  1. 问题描述:

    • 对假设的数据集有不错的效果,但对真实数据集训练时,总是会出现各类预测概率相同。
    • 并且权重变化从输出层向输入层越来越小,仅第二层就有大多数误差为0。
    • 最重要的是,跑了几十万epoch也没跑出任何优化。
  2. 产生原因:

    • 正则化错误,sigmoid处理后进入了饱和区,值都趋近为1,因此误差极小。
    • 参考的文章是这么说的,但正则化是损失函数相关的,不是激活函数相关的。不过根据文章的解释倒是立刻就解决了这个问题。
  3. 解决方式:

    • 将sigmoid激活函数在横轴上进行了放缩,如下式的sigh改为100,就能正常训练了。

    • $$
      \frac{1}{1+e^{ -\frac{ X-sigx }{ sigh } }}
      $$

    • 值得一提的是,后来我把sigh设为1,也能训练,但sigh的值大一点训练效果会快一点。

  4. 实现效果:

    • 成功实现对真实数据集的拟合。
      • 不过,后来我将sigh改为1,也能正常拟合。

BP-ANN代码

import numpy as np
import time
import os
import pickle
import matplotlib.pyplot as plt

class ANN:
    def __init__(self, X=None, Y=None, step=0.5, layer=[100], batch=2000,
                 activate='sigmoid', sigmoid_x=0.0, sigmoid_h=1, tanh_h=1,
                 loss='softmax',
                 show=3, quiet_epoch=1, output_path=None, new_graph=False):
        """
        :param layer: 神经层,值为一维整型列表。
                      [3, 5]表示第一层3个神经元,第二层5个神经元。
                      !!不要修改已训练好的模型的神经层。
        """
        self.__output_path = None
        self.set_parameter(X=X, Y=Y, step=step, batch=batch,
                           activate=activate, sigmoid_x=sigmoid_x, sigmoid_h=sigmoid_h, tanh_h=tanh_h,
                           loss=loss,
                           show=show, quiet_epoch=quiet_epoch, output_path=output_path, new_graph=new_graph)
        self.__data_initialize()
        self.__set_layer(layer)
        self.__tmp_initialize()
        self.__weight_initialize()
        self.__train_epoch = 0
        self.__activate_output = []

    def contact_me(self):
        """
        联系方式。
        :return:
        """
        contact_me = """
------------------------------------------------------
-             https://mwhls.top/2592.html            -
-  Wang more information? Click my blog link above!  -
-                                                    -
-          I want to write these in Chinese,         -
-                but it hard to align.               -
------------------------------------------------------
        """
        print(contact_me)

    def __tmp_initialize(self):
        """
        临时变量初始化。
        :return: NULL
        """
        self.__tmp_sum = 0
        self.__tmp_last_sum = 0
        self.__best_mAP = 0
        self.__mAP_epoch = []

    def set_parameter(self, X=None, Y=None, step=None, batch=None,
                 activate=None, sigmoid_x=None, sigmoid_h=None, tanh_h=None,
                 loss=None,
                 show=None, quiet_epoch=None, output_path=None, new_graph=None):
        """
        参数设置。
        :param X: 数据集特征列表,m个数据,每个数据n个特征,为m*n矩阵。
        :param Y: 数据集类别列表,m个数据,每个数据1个类别,为1*m矩阵。
        :param step: 变化步长,值域(0, 1],值为浮点型。
        :param batch: 每次训练时参与处理的数据数量,值为非负实数。
                      当batch>1时,为训练个数。如200个数据,batch为10,则对数据集的一次训练中,训练20批,每批10个数据。
                      当batch∈(0,1]时,为训练比例。如200个数据,batch为0.5,则一次训练100个。
                      当batch==1时,一批训练一个。
        :param activate: 激活函数,值为字符串。
                         现在实现了sigmoid和tanh激活函数,
                         值为'sigmoid'时,选用sigmoid函数,并用sigmoid_x与sigmoid_h调节函数形状。
                         值为'tanh'时,选用tanh函数,并用tanh_h调节函数形状。
        :param sigmoid_x: 横轴偏移量,值为任意实数。
                          为标准sigmoid函数中,对x进行 (x+sigmoid_x)/sigmoid_h 操作。
        :param sigmoid_h: 横轴放缩量,值为任意非零实数。
                          为标准sigmoid函数中,对x进行 (x+sigmoid_x)/sigmoid_h 操作。
        :param tanh_h: 横轴放缩量,值为非零实数。
                       为标准tanh函数中,对x进行 x/tanh_h 操作。
        :param loss: 损失函数,值为字符串。
                     现在实现了mse和softmax损失函数。
                     值为'mse'时,选用mse函数。
                     值为'softmax'时,选用softmax函数。
        :param show: 显示级别,根据show值确定哪些将在训练过程中展示。
                     0:仅在训练结束后显示结果。
                     1:显示训练次数及时间
                     2: 显示mAP,各类平均准确度
                     3:显示correct,各类正确度
                     4: 显示测试结果。
        :param quiet_epoch: 设置静默次数,值为正整数。
                            每经过quiet_epoch次训练,启用一次测试以计算mAP。
                            因为测试比较占时间,所以如果训练次数比较长,推荐这个值高一点。
        :param output_path: 输出目录,值为任何可做文件夹名称的字符串。
                            默认为当前时间戳的文件夹。
        :param new_graph: 是否仅根据当前训练结果绘制mAP图像。值为True或False。
        :return:
        """
        self.set_data(X, Y)
        if new_graph is True:
            self.__mAP_epoch = []
            self.__train_epoch = 0
        self.set_show(show)
        self.set_step(step)
        self.set_batch(batch)
        self.set_loss(loss)
        self.set_activate(activate=activate, sigmoid_h=sigmoid_h, sigmoid_x=sigmoid_x, tanh_h=tanh_h)
        self.set_output_path(output_path)
        self.set_quiet_epoch(quiet_epoch)

    def set_show(self, show):
        """
        设置显示级别。
        :param show:
        :return:
        """
        if show is not None:
            self.show = show

    def set_batch(self, batch):
        """
        设置每批训练数量。
        :param batch: 一批训练使用的数量,batch==0时表示一次训练一个样本,(0, 1]表示按数据集百分比训练,(1, inf)表示训练个数
        :return: NULL
        """
        if batch is not None:
            if batch == 0:
                self.__batch = 1
            elif batch > 1:
                self.__batch = round(batch)
            elif batch <= 1:
                self.__batch = round((self.__data_num * batch))

    def set_quiet_epoch(self, quiet_epoch):
        """
        设置静默次数,每经过quiet_epoch次训练,启用一次测试,计算mAP。
        因为测试比较占时间,所以如果训练次数比较长,推荐这个值高一点。
        :param quiet_epoch: 整型。
        :return:
        """
        if quiet_epoch is not None:
            self.__quiet_epoch = quiet_epoch

    def set_show(self, show):
        """
        显示级别:
        0:仅在训练结束后显示结果。
        1:显示训练次数及时间
        2: 显示mAP,各类平均准确度
        3:显示correct,各类正确度
        4: 显示测试结果。
        :param show:
        :return:
        """
        if show is not None:
            self.show = show

    def set_data(self, X, Y):
        """
        设置数据集,并初始化数据集
        :param X: 数据集特征列表,m个数据,每个数据n个特征,为m*n矩阵。
        :param Y: 数据集类别列表,m个数据,每个数据1个类别,为1*m矩阵。
        :return:
        """
        if X is not None:
            self.__X = np.array(X)
            #   特征数
            self.__feature_num = len(self.__X[0])
            #   数据集个数
            self.__data_num = len(self.__X)

        if Y is not None:
            self.__Y = np.array(Y)

    def set_step(self, step):
        """
        设置变化步长。
        :param step: 步长,值域(0,1]。
        :return:
        """
        if step is not None:
            self.__step = step

    def set_activate(self, activate=None, sigmoid_x=0, sigmoid_h=1, tanh_h=1):
        """
        设置激活函数。
        :param activate: 激活函数名
        :param sigmoid_x: sigmoid横轴偏移量。
        :param sigmoid_h: sigmoid横轴放缩量。
        :param tanh_h: tanh横轴放缩量。
        :return:
        """
        if activate is not None:
            self.__activate_method = activate
        if sigmoid_x is not None:
            self.__sigmoid_x = sigmoid_x
        if sigmoid_h is not None:
            self.__sigmoid_h = sigmoid_h
        if tanh_h is not None:
            self.__tanh_h = tanh_h

    def __set_layer(self, layer):
        """
        神经层设置及初始化。
        :param layer: [10, 15]表示两层隐含层,第一层有10个神经元节点,第二层有15个神经元节点。
        :return: NULL
        """
        if layer is not None:
            self.__layer = layer
            self.__layer_output = []
            self.__layer_initialize()

    def set_loss(self, loss):
        """
        设置损失函数。
        :param loss: 损失函数方法。
        :return: NULL
        """
        if loss is not None:
            self.__loss_method = loss

    def set_output_path(self, output_path=None):
        """
        设置输出目录
        :param output_path: 输出目录文件夹名称。
        :return:
        """
        if output_path is None and self.__output_path is None:
            output_path = round(time.time())
            self.__output_path = os.path.join('./output/' + str(output_path) + '/')
        elif output_path is not None:
            self.__output_path = os.path.join('./output/' + str(output_path) + '/')

    def __update_parameter(self):
        """
        参数更新。
        :return: NULL
        """
        self.__parameter = ""
        self.__parameter += "\n__train_epoch\t\t" + str(self.__train_epoch)
        self.__parameter += "\n__feature_num\t\t" + str(self.__feature_num)
        self.__parameter += "\n__class_dictionary\t" + str(self.__class_dictionary)
        self.__parameter += "\n__class_dictionary_key\t" + str(self.__class_dictionary_key)
        self.__parameter += "\n__class_dictionary_num\t" + str(self.__class_dictionary_num)
        self.__parameter += "\n__class_num\t\t" + str(self.__class_num)
        self.__parameter += "\n__class\n" + str(self.__class).replace('\n', '\t')
        self.__parameter += "\n__layer\t\t\t\t" + str(self.__layer)
        self.__parameter += "\n__weight\t\n" + str(self.__weight).replace('\n', '\t')
        self.__parameter += "\n__weight_b\t\n" + str(self.__weight_b).replace('\n', '\t')
        self.__parameter += "\n__step\t\t\t\t" + str(self.__step)
        self.__parameter += "\n__activate_method\t\t\t\t" + str(self.__activate_method)
        if self.__activate_method == 'sigmoid':
            self.__parameter += "\n__sigmoid_x\t\t\t\t" + str(self.__sigmoid_x)
            self.__parameter += "\n__sigmoid_h\t\t\t\t" + str(self.__sigmoid_h)
        elif self.__activate_method == 'tanh':
            self.__parameter += "\n__tanh_h\t\t\t\t" + str(self.__tanh_h)
        self.__parameter += "\n__loss_method\t\t\t\t" + str(self.__loss_method)
        self.__parameter += "\n__batch\t\t\t\t" + str(self.__batch)
        self.__parameter += "\n"

    def show_parameter(self):
        """
        当前参数显示。
        :return: NULL
        """
        self.__update_parameter()
        print(self.__parameter)

    def __data_initialize(self):
        """
        数据集初始化。
        :return: NULL
        """
        #   类别初始化
        #   类别:序号 字典,
        self.__class_dictionary = {}
        #   类别:数目占比 字典
        self.__class_dictionary_num = {}
        #   类别个数
        self.__class_num = 0
        for clas in set(self.__Y):
            self.__class_num += 1
            self.__class_dictionary[clas] = self.__class_num
            self.__class_dictionary_num[clas] = np.sum(self.__Y == clas) / self.__data_num
        #   类别矩阵,one-hot编码,0.1为非该类,0.9为该类。
        self.__class = np.array([[0.1]*self.__class_num] * self.__data_num)
        for pos in range(self.__data_num):
            clas = self.__class_dictionary[self.__Y[pos]]
            self.__class[pos][clas-1] = 0.9
        #   序号:类别 字典,为 类别:序号 字典的反向字典。
        self.__class_dictionary_key = dict((v,k) for k,v in self.__class_dictionary.items())

    def __layer_initialize(self):
        """
        神经层节点、层数初始化。
        :return:
        """
        #   插入特征个数至神经层首位
        self.__layer = np.insert(self.__layer, 0, self.__feature_num)
        #   插入类别个数至神经层末尾
        self.__layer = np.append(self.__layer, self.__class_num)

    def __weight_initialize(self):
        """
        权重初始化。
        :return:
        """
        #   权重
        self.__weight = []
        #   偏置
        self.__weight_b = np.random.random_sample([1, len(self.__layer)-1])
        for pos in range(len(self.__layer)-1):
            tmp = np.random.random_sample([self.__layer[pos]+1, self.__layer[pos+1]])
            self.__weight.append(tmp)

    def __weight_sum(self, layer, matrix1, matrix2):
        """
        前向传播权重求和。
        :param layer: 待处理层
        :param matrix1: 输入矩阵
        :param matrix2: 权重矩阵
        :return: NULL
        """
        matrix1 = np.c_[matrix1, np.ones(len(matrix1))]
        matrix2[len(matrix2)-1] = np.array([self.__weight_b[0][layer]])
        matmul = np.matmul(matrix1, matrix2)

        if len(self.__layer_output) <= layer:
            self.__layer_output.append(matmul)
        else:
            self.__layer_output[layer] = matmul

    def __activate_choose(self, layer):
        """
        根据激活方法对layer层实施激活函数。
        :param layer: 神经层
        :return:
        """
        method = self.__activate_method
        if method == 'sigmoid':
            self.__activate_sigmoid(layer)
        elif method == 'tanh':
            self.__activate_tanh(layer)

    def __activate_tanh(self, layer):
        """
        使用tanh激活函数。
        :param layer: 神经层
        :return:
        """
        if len(self.__activate_output) <= layer:
            self.__activate_output.append(self.__layer_output[layer].copy())
        else:
            self.__activate_output[layer] = self.__layer_output[layer].copy()
        exp_x = np.exp(self.__activate_output[layer])
        exp_x_n = np.exp(-self.__activate_output[layer])
        self.__activate_output[layer] = (exp_x - exp_x_n) / (exp_x + exp_x_n)

    def __activate_sigmoid(self, layer):
        """
        使用sigmoid激活函数。
        :param layer: 神经层
        :return:
        """
        if len(self.__activate_output) <= layer:
            self.__activate_output.append(self.__layer_output[layer].copy())
        else:
            self.__activate_output[layer] = self.__layer_output[layer].copy()
        self.__activate_output[layer] = 1.0 / (1.0 + np.exp(-(self.__activate_output[layer] - self.__sigmoid_x) / self.__sigmoid_h))

    def __loss_choose(self, start, end):
        """
        根据损失方法实施损失函数
        :param start: 数据集起始位置
        :param end: 数据集终止位置
        :return: NULL
        """
        method = self.__loss_method
        if method == 'mse':
            self.__loss_MSE(start, end)
        elif method == 'softmax':
            self.__loss_softmax(start, end)

    def __loss_MSE(self, start, end):
        """
        实施loss损失函数
        :param start: 数据集起始位置
        :param end: 数据集终止位置
        :return: NULL
        """
        self.__loss = self.__activate_output.copy()
        for layer in range(len(self.__loss)-1, -1, -1):
            tmp_y = self.__activate_output[layer]
            tmp_1 = np.ones([len(tmp_y), len(tmp_y[0])])
            self.__loss[layer] = np.multiply(tmp_y, np.subtract(tmp_1, tmp_y))
            if layer == len(self.__loss)-1:
                tmp_d = np.subtract(self.__class[start:end], tmp_y)
                self.__loss[layer] = np.multiply(self.__loss[layer], tmp_d)
            else:
                tmp_sum = np.matmul(self.__loss[layer+1], self.__weight[layer+1].T)
                tmp_sum = np.delete(tmp_sum, -1, axis=1)
                self.__loss[layer] = np.multiply(self.__loss[layer], tmp_sum)

    def __loss_softmax(self, start, end):
        """
        实施softmax损失函数
        :param start: 数据集起始位置
        :param end: 数据集终止位置
        :return: NULL
        """
        self.__loss = self.__activate_output.copy()
        for layer in range(len(self.__loss)-1, -1, -1):
            if layer == len(self.__loss)-1:
                tmp_y = self.__activate_output[layer]
                tmp_d = self.__class[start:end]
                self.__loss[layer] = np.subtract(tmp_d, tmp_y)
            else:
                tmp_y = self.__activate_output[layer]
                tmp_1 = np.ones([len(tmp_y), len(tmp_y[0])])
                self.__loss[layer] = np.multiply(tmp_y, np.subtract(tmp_1, tmp_y))
                tmp_sum = np.matmul(self.__loss[layer+1], self.__weight[layer+1].T)
                tmp_sum = np.delete(tmp_sum, -1, axis=1)
                self.__loss[layer] = np.multiply(self.__loss[layer], tmp_sum)

    def __back_propagation(self, start, end):
        """
        后向传播。
        :param start: 数据集起始位置
        :param end: 数据集终止位置
        :return: NULL
        """
        #   计算各层梯度
        self.__loss_choose(start, end)
        for layer in range(len(self.__loss)):
            if layer == 0:
                input = self.__X[start:end]
            else:
                input = self.__activate_output[layer-1]
            #   输入端input
            input = np.c_[input, np.ones([input.shape[0]])]
            #   损失梯度
            loss = self.__loss[layer]
            #   变化幅度
            influence = self.__step / (end-start)
            #   权重更新
            tmp = np.matmul(input.T, loss) * influence
            self.__weight[layer] = np.add(self.__weight[layer], tmp)
            #   偏置更新
            tmp = np.sum(self.__loss[layer]) * influence
            self.__weight_b[0][layer - 1] += tmp
            self.__weight[layer][len(self.__weight[layer])-1] = np.array([self.__weight_b[0][layer]])

    def __train_multi(self, start, end):
        '''
        训练训练集X[start:end]的数据。
        :param start: 数据集开始位置
        :param end: 数据集结束位置
        :return:
        '''
        #   首层权重求和
        self.__weight_sum(0, self.__X[start:end], self.__weight[0])
        #   首层激活函数处理
        self.__activate_choose(0)
        #   非首层权重求和及激活函数处理
        for layer in range(1, self.__layer.shape[0]-1):
            self.__weight_sum(layer, self.__activate_output[layer-1], self.__weight[layer])
            self.__activate_choose(layer)
        #   后向传播
        self.__back_propagation(start, end)

    def __data_shuffle(self):
        """
        数据集打乱。
        参考:https://blog.csdn.net/Song_Lynn/article/details/82817647
        :return:
        """
        shuffle = np.random.permutation(self.__X.shape[0])
        self.__X = self.__X[shuffle, :]
        self.__Y = self.__Y[shuffle]
        self.__class = self.__class[shuffle]

    def train(self, epoch=0, X=None, Y=None, step=None, batch=None,
              activate=None, sigmoid_x=None, sigmoid_h=None, tanh_h=None, loss=None,
              show=None, quiet_epoch=None, output_path=None, new_graph=None, label=''):
        """
        训练。
        """
        #   参数设置。
        self.set_parameter(X=X, Y=Y, step=step, batch=batch,
                           activate=activate, sigmoid_x=sigmoid_x, sigmoid_h=sigmoid_h, tanh_h=tanh_h,
                           loss=loss,
                           show=show, quiet_epoch=quiet_epoch, output_path=output_path, new_graph=new_graph)
        #   训练起始时间戳。
        start_time = time.time()
        #   开始训练
        while self.__train_epoch < epoch:
            #   当前epoch开始时间
            epoch_start_time = time.time()
            #   数据集处理初始位置
            start = 0
            #   数据集打乱
            self.__data_shuffle()
            while start < self.__data_num:
                #   数据集处理结束位置
                end = start + self.__batch
                #   结束位置超过数据集大小,降低至数据集大小
                if end > self.__data_num:
                    end = self.__data_num
                #   训练数据集中start至end位置的样本。
                self.__train_multi(start, end)
                #   下一次起始位置
                start = end
            #   已训练次数增加
            self.__train_epoch += 1
            #   若度过静默期则进行测试,以获取当前模型mAP。
            if self.__train_epoch / self.__quiet_epoch == self.__train_epoch // self.__quiet_epoch:
                self.test(self.__X, self.__Y, True)
            #   当前epoch训练时间
            epoch_pass_time = round((time.time() - epoch_start_time) * 1000)
            #   保存最新模型
            self.__save_model('last.pkl')
            #   耗时显示
            if self.show > 0:
                print('\nepoch ' + str(self.__train_epoch) + ':\truntime: ', epoch_pass_time, end='')
            #   保存日志
            self.__save_log('\nepoch ' + str(self.__train_epoch) + ': process time:' + str(epoch_pass_time))
        #   训练总耗时
        pass_time = round(time.time() - start_time)
        #   训练日志保存
        self.__save_log('Total process time: ' + str(pass_time) + 's\n')
        self.__save_log('')
        self.__save_log('Best mAP: ' + str(self.__best_mAP))
        self.__update_parameter()
        self.__save_log(self.__parameter)
        #   绘制mAP变化图
        self.draw_mAP(label=label)
        #   训练结果输出
        print("\n--------------Train done-----------------")
        print('\tTotal process time:', pass_time)
        print('\tBest mAP:', self.__best_mAP)
        print('\tsave log to', self.__output_path)
        print('-----------------------------------------')

    def __predict_multi(self, x, show=False):
        """
        预测。
        :param x: 特征列表,m个数据,每个数据n个特征,为m*n矩阵。
        :param show: 是否显示预测结果。
        :return: 预测类别列表,1*m矩阵。
        """
        self.__weight_sum(0, x, self.__weight[0])
        self.__activate_sigmoid(0)
        for layer in range(1, len(self.__layer) - 1):
            self.__weight_sum(layer, self.__activate_output[layer - 1], self.__weight[layer])
            self.__activate_sigmoid(layer)
        predict_result = []
        for output in self.__activate_output[-1]:
            output = list(output)
            tmp = self.__class_dictionary_key[output.index(max(output))+1]
            predict_result.append(tmp)
        if self.show > 3 or show:
            print(predict_result)
            print('')
        return predict_result

    def __accurate(self, predict_class, actual_class, save_log=False):
        """
        计算mAP。
        :param predict_class: 预测类
        :param actual_class: 实际类
        :param save_log: 是否存储日志
        :return: mAP值
        """
        #   正确个数
        right = 0
        #   各类正确比例。
        correct = {key:0 for key in self.__class_dictionary.keys()}
        #   各类正确个数/总正确计算
        for pos in range(len(predict_class)):
            if predict_class[pos] == actual_class[pos]:
                correct[predict_class[pos]] += 1
                right += 1
        #   转换为各类总数
        for key in correct.keys():
            correct[key] = correct[key] / (np.sum(actual_class == key))
        #   mAP计算
        mAP = right / len(actual_class)
        #   加入历代mAP
        self.__mAP_epoch.append(mAP)
        #   显示结果
        if self.show > 1:
            print('\t mAP:', mAP, end=' ')
        if self.show > 2:
            print('\t correct:', correct, end='')
        #   保存日志
        if save_log:
            log = '\tmAP:' + str(mAP)
            log = log + '\tcorrect' + str(correct)
            self.__save_log(log)
        return mAP

    def test(self, x, y, from_train=False):
        """
        测试。
        :param x: 特征列表,m个数据,每个数据n个特征,为m*n矩阵。
        :param y: 特征类别,m个数据,每个数据1个类别,为1*m矩阵。
        :return:
        """
        #   根据特征预测
        predict = np.array(self.__predict_multi(x))
        #   类
        y = np.array(y)
        #   预测的mAP。
        mAP = self.__accurate(predict, y, from_train)
        #   判断测试性能
        if mAP > self.__best_mAP and from_train:
            self.__best_mAP = mAP
            self.__save_model('best.pkl')

    def predict(self, x, show=True):
        """
        预测。
        :param x: 特征列表,m个数据,每个数据n个特征,为m*n矩阵。
        :param show: 是否显示预测结果
        :return:
        """
        self.__predict_multi(x, show)

    def __save_log(self, log, name='log'):
        """
        保存日志。
        :param log: 待保存信息。
        :param name: 待保存文件名。
        :return:
        """
        if not os.path.exists(self.__output_path):
            os.makedirs(self.__output_path)
        name = name+'.log'
        log_path = os.path.join(self.__output_path, name)
        with open(log_path, 'a+') as f:
            f.write(log)

    def __save_model(self, model_name):
        """
        保存模型.
        :param model_name: 待保存模型名称。
        :return:
        """
        if not os.path.exists(self.__output_path):
            os.makedirs(self.__output_path)
        log_path = os.path.join(self.__output_path, model_name)
        with open(log_path, 'wb+') as f:
            pickle.dump(self, f)

    def draw_mAP(self, start=0, end=-1, name='mAP', label=''):
        """
        绘制mAP图片。
        :param start: 绘制起始位置。
        :param end: 绘制终止位置。
        :param name: 保存文件名。
        :return:
        """
        plt.rcParams['font.sans-serif'] = ['SimHei']
        plt.rcParams['axes.unicode_minus'] = False
        x = self.__mAP_epoch[start:end]
        plt.plot(x, label=label)
        plt.ylabel('mAP')
        plt.xlabel(('每' + str(self.__quiet_epoch) + 'epoch'))
        plt.legend()
        plt.savefig((os.path.join(self.__output_path + str(name) +'.png')))

    def get_history_mAP(self):
        """
        返回历史mAP值。
        :return:
        """
        return self.__mAP_epoch

You may also like...

3 Responses

  1. 橙橙说道:

    潘姓大佬是你吗?????

发表评论

您的电子邮箱地址不会被公开。 必填项已用*标注
